I-Purge®

MODULARES AUFBLASBARES ROHRSPÜLSYSTEM

Patente in den USA und anderen Ländern angemeldet
CE-Zulassung

VIELSEITIGSTE UND ANPASSUNGSFÄHIGSTE LÖSUNG ZUM SPÜLEN VON ROHREN

Produktinformation

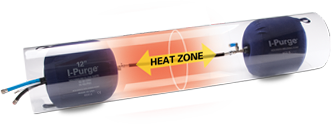

Das revolutionäre, zum Patent angemeldete, modulare aufblasbare Rohrspülsystem I-Purge® ist das anpassungsfähigste Rohrspülsystem auf dem Mark. Mit I-Purge wird eine undurchlässige Abdichtung hergestellt, die gewährleistet, dass zum Spülen und Schweißen von Rohren nur so viel Schutzgas verbraucht wird, wie wirklich nötig ist. So können Sie Zeit und Geld sparen und Schweißnähte von höchster Qualität herstellen.



Mit diesem in den USA hergestellten langlebigen und wiederverwendbaren Spülsystem können Anwender eine Vielzahl von Rohrspülanwendungen ausführen, I-Purge verfügt über mehrere ausgereifte Funktionslösungen, z. B. Schnellschlusskupplungen, die einfach einrasten und eine schnelle und einfache Montage und Demontage des Systems ermöglichen. Darüber hinaus besitzt I-Purge einen hitzebeständigen Verbindungsschlauch in unterschiedlichen Längen. Dadurch können die Spülblasen außerhalb der Wärmeeinflusszone angeordnet werden, wobei für den Schweiß- bzw. Vorwärmprozess ausreichend Raum verbleibt.

Diese ausgeklügelte Konstruktion ermöglicht es den Anwendern, eine Vielzahl von Konfigurationen herzustellen, darunter auch einseitige Rohrstopfen und Reduzierstücke. Die Spülblasen sind in Größen von 2″ bis 48″ (51 – 1219 mm) erhältlich und können entweder einzeln oder als Komplettsystem bestellt werden. Dies ist ein eindeutiger Vorteil, wenn zusätzliche Größen oder Ersatzteile benötigt werden.

Mit seinem ausgereiften Design ist I-Purge der marktüblichen Technik weit überlegen und als Komplettlösung für alle Rohrspülaufgaben ideal für Rohrschweißwerkstätten geeignet.

Das revolutionäre, zum Patent angemeldete, modulare aufblasbare Rohrspülsystem I-Purge® ist das anpassungsfähigste Rohrspülsystem auf dem Mark. Mit I-Purge wird eine undurchlässige Abdichtung hergestellt, die gewährleistet, dass zum Spülen und Schweißen von Rohren nur so viel Schutzgas verbraucht wird, wie wirklich nötig ist. So können Sie Zeit und Geld sparen und Schweißnähte von höchster Qualität herstellen.



Mit diesem in den USA hergestellten langlebigen und wiederverwendbaren Spülsystem können Anwender eine Vielzahl von Rohrspülanwendungen ausführen, I-Purge verfügt über mehrere ausgereifte Funktionslösungen, z. B. Schnellschlusskupplungen, die einfach einrasten und eine schnelle und einfache Montage und Demontage des Systems ermöglichen. Darüber hinaus besitzt I-Purge einen hitzebeständigen Verbindungsschlauch in unterschiedlichen Längen. Dadurch können die Spülblasen außerhalb der Wärmeeinflusszone angeordnet werden, wobei für den Schweiß- bzw. Vorwärmprozess ausreichend Raum verbleibt.

Diese ausgeklügelte Konstruktion ermöglicht es den Anwendern, eine Vielzahl von Konfigurationen herzustellen, darunter auch einseitige Rohrstopfen und Reduzierstücke. Die Spülblasen sind in Größen von 2″ bis 48″ (51 – 1219 mm) erhältlich und können entweder einzeln oder als Komplettsystem bestellt werden. Dies ist ein eindeutiger Vorteil, wenn zusätzliche Größen oder Ersatzteile benötigt werden.

Mit seinem ausgereiften Design ist I-Purge der marktüblichen Technik weit überlegen und als Komplettlösung für alle Rohrspülaufgaben ideal für Rohrschweißwerkstätten geeignet.

Merkmale und Vorzüge

Merkmale und Vorzüge

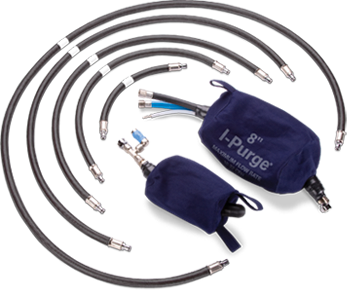

Aufblasbares Rohrspülsystem (Module A & B)



  • Hergestellt in den USA nach höchsten Qualitätsstandards
  • Im aufgeblasenen Zustand bilden die Spülblasen eine luftdichte Abdichtung des Spülbereichs
  • Funkenhemmende, langlebige Außenhülle
  • Hoch belastbare aufblasbare Innenhülle
  • Wiederverwendbare, langlebige Lösung zum Spülen mehrerer Rohre desselben Durchmessers
Verbindungsschlauch mit Höchster Hitzebeständigkeit



  • Innenschlauch und Schutzhülle aus Glasfaser sind hitzebeständig bis 1200 °F (650 °C)
  • Einfache Führung des flexiblen Verbindungsschlauchs durch Rohre und Rohrbögen sowie rechtwinklige T-Stücke
  • Knickfester Schlauch für ununterbrochene Gaszufuhr
  • Komplett mit Leuchtstreifenmarkierung für exakte Ausrichtung an der Nahtwurzel
  • Unterschiedliche Leitungslängen für den Bereich der Wärmeeinflusszone (WEZ) für Vorwärm- und Hochtemperaturprozesse
Schnellschlusskupplungen



  • Sekundenschneller Anschluss durch Knopfdruckfunktion
  • Neuster Stand der Technik für höhere Flexibilität in der Anwendung und einfache Montage – einsetzbar für zahlreiche Konfigurationen
  • Einfacher Austausch von Komponenten, kein Neueinkauf von Systemen erforderlich, da Ersatzteile einzeln bestellt werden können
  • Korrosionsbeständiger, bewährter Verriegelungsmechanismus für sichere Anschlüsse
Überdruckventil aus Eigener Produktion



  • Werkseitig voreingestellte Überdruckventile für präzise Durchflussraten, kürzere Rüstzeiten und geringeren Gasverbrauch
  • Unterstützt die Aufrechterhaltung der optimalen Abdichtung an der Rohrinnenwand
  • Verhindert ein zu starkes Aufblasen der Spülblasen
  • Überdruckventil lieferbar für die Modellgrößen 2″ und 3″



Schutzgasdiffusor



  • Zum Patent angemeldete Technologie
  • Verteilt das Schutzgas gleichmäßig in alle Richtungen der Schweißzone, verhindert Turbulenzen und erhöht die Schweißqualität
Dreifach-Schlauchsystem (BLAUE, schwarze und weiße Schläuche)
Mehrere Eintritts- und Austrittsanschlüsse für schnelleres und effizienteres Spülen

Anschlüsse:
BLAU –  zum Füllen der Spülblasen
Zum Befüllen der Spülblase und anschließenden Primärspülen der Schweißzone mit Edelgas



Schwarz – zum verstärkten Spülen der Schweißzone
Der Sekundärspülschlauch (schwarz) dient dazu, den Spülvorgang zu beschleunigen, indem der Schweißnahtbereich schneller mit Edelgas geflutet und der vorhandene Sauerstoff beseitigt wird, sodass mit dem Schweißen begonnen werden kann

Weiß – Austrittsanschluss

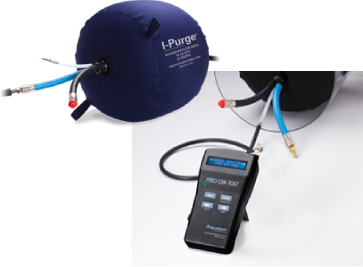

Diesen Schlauch an das Restsauerstoffmessgerät anschließen, z. B. Pro Ox-100 von Aquasol mit einer Messauflösung von 100 ppm (0,01%), um die Sauerstoffkonzentration in der Schweißzone im Punktmessverfahren oder kontinuierlich zu überwachen

Zugschlaufen



  • Stabile Zugschlaufen, um mittels Kette oder Seil das I-Purge-Spülsystem einzufädeln oder herauszuziehen
  • Vor dem Einführen oder Herausziehen müssen die Spülblasen entleert sein
  • Das Ziehen muss mit moderater Kraft (ca. 2 kg) erfolgen, um zu verhindern, dass der Verbindungsschlauch während Einbau und Betrieb durchhängt
Tragetasche



  • nach Abschluss des Schweißvorgangs können die Spülblasen entleert, herausgezogen, gereinigt und bequem in der Tragetasche aufbewahrt werden
  • Die Tasche schützt die Spülblase vor Schmutz und Staub in der Arbeitsumgebung und verlängert damit deren Lebensdauer

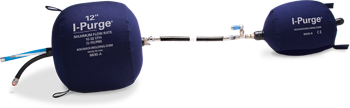

I-Purge Reduzierstück



  • Im Gegensatz zu anderen Systemen mit fest eingebauten Anschlussstücken kann ein Reduzierstück ganz einfach hergestellt werden, indem man zwei Spülblasen mit unterschiedlichem, aber ähnlichem Durchmesser verwendet
  • Verschiedene Größen in Kombination ermöglichen unterschiedlichste Konfigurationen

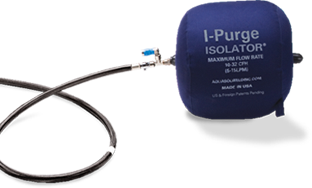

I-Purge Isolator: Aufblasbarer Rohrstopfen und Einzelspülblase



  • Der I-Purge Isolator wurde als aufblasbarer Rohrstopfen für einen breiten Anwendungsbereich entwickelt, z. B. zum Spülen von Ventilen oder Tanks, aber auch für andere Einsatzzwecke, z. B. das Verschließen von Rohren für Servicearbeiten, Reinigung oder Inspektion
  • Durch die Verwendung hoch belastbarer Materialien widerstehen sie auch extremen Betriebsbedingungen wie z. B. in der petrochemischen Industrie, der Versorger- und Baubranche

I-Purge: Anleitung

Modulares Spülsystem I-Purge Komponenten: Konstruktiv Ausgereifte, Austauschbare Komponenten



1. Modul A
2. Modul B
3. Schnellschlusskupplung zu Modul B
4. Verbindungsschlauch mit hitzebeständiger Glasfaserummantelung




5. Schnellschlusskupplung zu Modul A
6. Überdruckventil
7. Spülschlauch (schwarz)
8. Anschluss Restsauerstofmessgerät







9. Schlauch zum Aufblasen und Spülen (BLAU)
10. Leuchtanzeige
11. Zugschlaufen
12. Schutzgasdiffusor

Kurzanleitung

1. Prüfen, ob das I-Purge System vollständig montiert ist (d.h. alle Module unter Verwendung von Schnellschlusskupplungen fest am Schlauchstrang angeschlossen sind).

2. Bei Bedarf ein Seil, eine Kette oder einen Draht an den Zugschlaufen der Spülblasenmodule anbringen. Dies erleichtert das Einführen und Herausziehen des Systems.

3. An den BLAUEN und den SCHWARZEN Schlauch Edelgasleitungen anschließen. Der BLAUE Schlauch dient zum Befüllen der Spülblasen, der SCHWARZE Schlauch kann optional eingesetzt werden, um den Spülprozess zu beschleunigen.

4. Spülsystem in das Rohr einführen und die Leuchtanzeige am Wurzelspalt ausrichten.

5. Gaszufuhr Schlauch öffnen, um die Spülblasen zu befüllen und den Schweißbereich zu spülen.
Empfohlene Gasdurchflussraten zum Spülen: Der
Gasdurchsatz im BLAUEN Schlauch sollte 5-15 l/min für die Modelle 2″ – 34 betragen, und 28,5 l/min für die Modelle 36″-48″.

6. Sobald eine luftdichte Abdichtung gegeben ist, mit dem Schweißen beginnen, dabei die Durchflussrate beibehalten.
Empfohlene Gasdurchflussraten zum Schweißen: Der
Gasdurchsatz im BLAUEN Schlauch sollte 7,5-15 l/min betragen

7. Nach Abschluss des Schweißvorgangs die Gaszufuhr schließen, um die Spülblasen zu entleeren. Wenn sich die Wärmeeinflusszone ausreichend abgekühlt hat und die Spülblasen entleert sind, das I-Purge System aus dem Rohr entfernen. Sicherstellen, dass alle Gasleitungen und Überwachungsgeräte vom System getrennt wurden.

8. Das Spülsystem reinigen und in der mitgelieferten Tragetasche aufbewahren, solange es nicht verwendet wird.

Typen und Größen

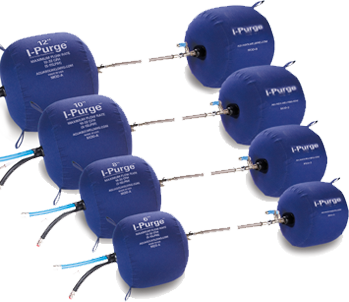

I-Purge Modulares Aufblasbares Rohrspülsystem (wird als komplettsystem angeboten)
ART.-NR. ABMESSUNGEN STANDARD-VERBIN-DUNGSSCHLAUCHLÄNGE BEZEICHNUNG
ENGLISCH METRISCH ENGLISCH METRISCH
ABLD 2 2″ 51 mm 11″ 279 mm 2″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 3 3″ 76 mm 11″ 279 mm 3″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 4 4″ 102 mm 11″ 279 mm 4″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 5 5″ 127 mm 11″ 279 mm 5″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 6 6″ 152 mm 11″ 279 mm 6″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 8 8″ 203 mm 11″ 279 mm 8″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 10 10″ 254 mm 12″ 305 mm 10″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 12 12″ 305 mm 12″ 305 mm 12″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 14 14″ 356 mm 16″ 406 mm 14″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 16 16″ 406 mm 16″ 406 mm 16″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 18 18″ 457 mm 16″ 406 mm 18″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 20 20″ 508 mm 18″ 457 mm 20″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 22 22″ 559 mm 18″ 457 mm 22″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 24 24″ 610 mm 18″ 457 mm 24″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 26 26″ 660 mm 20″ 509 mm 26″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 28 28″ 711 mm 20″ 509 mm 28″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 30 30″ 762 mm 20″ 509 mm 30″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 32 32″ 813 mm 20″ 509 mm 32″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 34 34″ 864 mm 20″ 509 mm 34″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 36 36″ 914 mm 20″ 509 mm 36″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 38 38″ 965 mm 36″ 914 mm 38″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 40 40″ 1016 mm 36″ 914 mm 40″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 42 42″ 1066 mm 36″ 914 mm 42″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 44 44″ 1117 mm 36″ 914 mm 44″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 46 46″ 1168 mm 42″ 1067 mm 46″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 48 48″ 1219 mm 42″ 1067 mm 48″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 50 50″ 1270 mm 42″ 1067 mm 50″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 52 52″ 1321 mm 42″ 1067 mm 52″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 54 54″ 1372 mm 42″ 1067 mm 54″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 56 56″ 1422 mm 42″ 1067 mm 56″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 58 58″ 1473 mm 42″ 1067 mm 58″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 60 60″ 1524 mm 42″ 1067 mm 60″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 62 62″ 1575 mm 42″ 1067 mm 62″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 64 64″ 1626 mm 42″ 1067 mm 64″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 66 66″ 1676 mm 42″ 1067 mm 66″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 68 68″ 1727 mm 42″ 1067 mm 68″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch
ABLD 70 70″ 1778 mm 42″ 1067 mm 70″ I-Purge Spülsystem mit zwei Spülblasen und hitzebeständigem Verbindungsschlauch

Modulare Komponenten (ABLD-Size-MOD A und ABLD-Size-MOD B) separat erhältlich

I-Purge Isolator®

ART.-NR. ABMESSUNGEN BEZEICHNUNG
ENGLISCH METRISCH
ISO 2 2" 51 mm 2" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 3 3" 76 mm 3" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 4 4" 102 mm 4" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 5 5" 127 mm 5" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 6 6" 152 mm 6" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 8 8" 203 mm 8" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 10 10" 254 mm 10" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 12 12" 305 mm 12" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 14 14" 356 mm 14" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 16 16" 406 mm 16" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 18 18" 457 mm 18" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 20 20" 508 mm 20" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 22 22" 559 mm 22" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 24 24" 610 mm 24" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 26 26" 660 mm 26" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 28 28" 711 mm 28" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 30 30" 765 mm 30" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 32 32" 813 mm 32" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 34 34" 863 mm 34" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 36 36" 914 mm 36" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 38 38" 965 mm 38" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 40 40" 1016 mm 40" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 42 42" 1066 mm 42" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 44 44" 1117 mm 44" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 46 46" 1168 mm 46" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 48 48" 1219 mm 48" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 50 50" 1270 mm 50" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 52 52" 1321 mm 52" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 54 54" 1372 mm 54" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 56 56" 1422 mm 56" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 58 58" 1473 mm 58" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 60 60" 1524 mm 60" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 62 62" 1575 mm 62" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 64 64" 1626 mm 64" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 66 66" 1676 mm 66" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 68 68" 1727 mm 68" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil
ISO 70 70" 1778 mm 70" I-Purge Isolator – einseitiger Rohrstopfen mit 10' Schlauch und Ventil

Zubehörteile Optionale Schlauchlängen

Item No Dimensions Description
English Metric
ABLD-ELH-24 24" 610 mm 24" (2') Hitzebeständiger Schlauch in Sonderlänge
ABLD-ELH-36 36" 914 mm 36" (3′) Hitzebeständiger Schlauch in Sonderlänge
ABLD-ELH-48 48" 1219 mm 48" (4′) Hitzebeständiger Schlauch in Sonderlänge
ABLD-ELH-72 72" 1828 mm 72" (6′) Hitzebeständiger Schlauch in Sonderlänge
ABLD-ELH-CUSTOM Größe nach Wahl Größe nach Wahl Kundenspezifische Länge auf Anfrage
ABLD-CNADP NA NA 1/4" Female MPT to Umrechnung 1/4" MPT -Innengewinde in 1/4" BSPP-Innengewinde

Sehen Sie das Video

Video Playlist
1/3 videos
1
Inflatable purge bladder for pipe welding — IPurge & IPurge X (Overview)
Inflatable purge bladder for pipe welding — IPurge & IPurge X (Overview)
04:13
2
Purge system for TIG welding — Assembly of inflatable purge bags
Purge system for TIG welding — Assembly of inflatable purge bags
02:51
3
Inflatable purge bags for TIG welding — Operation Instructions
Inflatable purge bags for TIG welding — Operation Instructions
03:07
Pipe Schedules

I-Purge is designed to fit pipe schedules for each nominal pipe diameter from schedule 5 to schedule 160.

No Tools Required

No tools are required when configuring the system. To assemble or disassemble the modules from the harness, simply press on the quick connect fitting at the end of each side of the harness and remove or connect.

Bridge Harness

The bridge harness is the connecting hose between the two inflatable bladders. It is comprised of a flexible braided fiberglass shielding over a high-heat resistant inner tube.

The central point of the bridge harness is marked with a luminescent indicator to easily align the center of the unit with the root gap. It is important to position the bladders at equal distances from the weld joint to prevent over heating of one side, which could rupture or damage the bladder.

Extended Harnesses

Extended length harnesses offer flexibility to extend placement of the inflatable bladders outside the heat affected zone (HAZ) and to accommodate pre-heating (high-heat) welding applications. Extended length harnesses are available in standard sizes including 12″ (305 mm), 24″ (610 mm), 36″ (914 mm), 48″ (1219 mm) and 72″ (1828 mm). I-Purge sizes 36″ and greater are equipped with a high flow harness to expedite inflation. Custom lengths are available upon request.

Heat Affected Zone (HAZ)

To prevent exposure to the HAZ, use an extended length harness appropriate for the situation. These harnesses are sold separately and are available in  custom lengths.

Use in Pre-Heated Pipe

I-Purge CAN be used in a pre-heated pipe. For pre-heating and high-heat applications, select an appropriate length of an extended harness to enable placement outside of the heat-affected zone (HAZ).

Operating Temperature

The outer covering on the inflatable bags of I Purge are the only component which should come into direct contact with the pipe. This material is infused with spark resistant elements which prevent it from catching fire when exposed to sparks and exceedingly hot objects. The outside material of the bladders can withstand temperatures as high as 400°F (205°C). Since the inside of the bladder has a lower heat resistance, it is advisable not to exceed a temperature of 250°F (120°C) for proper operation of the entire system.

I-Purge can accommodate higher temperatures by attaching an extended length harness purchased separately.

Combining Modules of Different Sizes

I-Purge offers the flexibility of combining modules of different sizes to create a unique configuration. For example, an 8″ (203 mm) module A can be connected to a 4″ (102 mm) module B.

Exceed Recommended Expansion Size

The user MUST NEVER exceed the recommended expansion size labeled on the I-Purge. The unit will not function properly following an over inflation. Refer to manual for details.

Overinflated Bladders

If you believe the bladders were overinflated and burst during operation, terminate gas flow immediately. Overinflation can be prevented by adhering to the flow rates listed in the manual.  Aquasol does not warrant any overinflation system failures. For more details, review Warranty and System Operation sections of the manual.

I-Purge and I-Purge X Component Exchange

I-Purge X and I-Purge (standard) components CANNOT be interchanged. The calibration of the relief valve on I-Purge X is different from the standard I-Purge.

Certifications

The CE approved I-Purge Modular Inflatable Purge Bladder is manufactured at Aquasol’s ISO Certified factory in the USA under the strictest quality control procedures.

I-Purge Isolator: Isolator Over Inflation

During some applications, the bladder component of the isolator may not be visible, therefore all I Purge Isolator units are equipped with a pressure relief valve to prevent over inflation of the unit. Therefore, a constant supply of gas must be maintained to keep a tight seal on the pipe wall (Refer to Isolator – System Operation).

Click to Call
